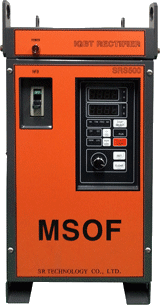

PULSE RECTIFIER High Voltage, High Current, MOSF Pulse Power

High Voltage
High Current
MOSF Pulse Power

" DSP Control "



“ 16bit control 제어로 어떠한 형태의 pulse waveform 구현가능 ”

Features, 특징

디지털 출력 설정
  • DSP CONTROL 에 의한 제어로 정확한 주기를 출력합니다.
  • DUTY ON/OFF TIMER 설정이 조그다이얼에 의해 손쉽게 조작가능 합니다.
운전모드
  • 직류, 펄스 겸용으로 운전 가능함으로 다용도 사용이 가능합니다.
출력파형
  • 출력전류, 전압 설정에 조그다이얼 기능을 장착함으로 보다 정확한 설정이 가능 합니다.
  • 각 자리 숫자의 설정과 자리 이동을 하나의 다이얼로 수행할 수 있습니다.

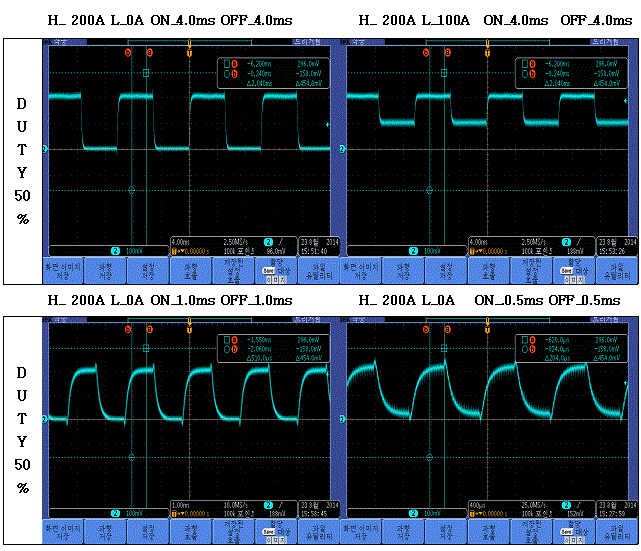

PULSE DUTY RATE에 따른 OUTPUT WAVEFORM

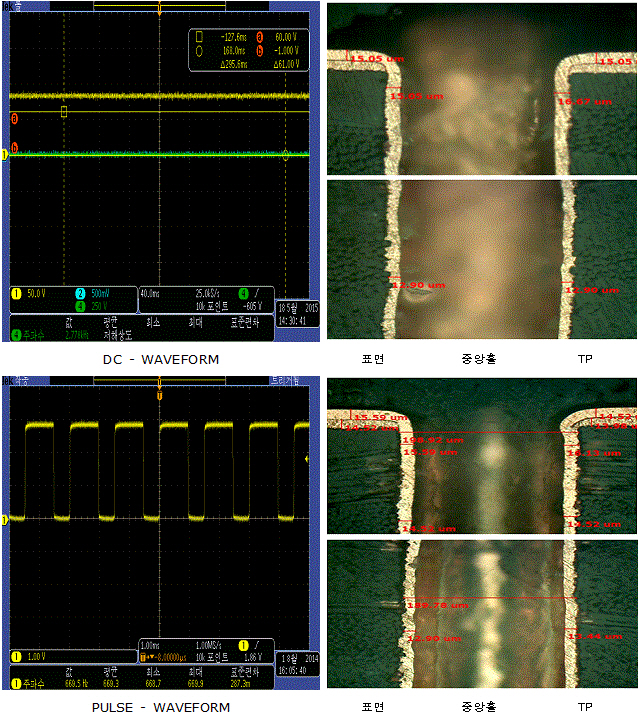

DC & Pulse 비교파형 및 Section 결과

Common specification, 공통사양

M O D E L H/F ( IGBT Rectifier )
형 식
T Y P E		 MRI
50AP		 MRI
100AP		 MRI
300AP		 MRI
500AP		 MSI
1000AP		 MSI
2000AP
교 류 입 력
Input		 전 압
Input
voltage		 220V , 380V , 440v / 3Φ
주 파 수
Frequency		 50 / 60Hz
전압 변동
Voltage
range		 ± 10%
직 류 출 력
Output		 전 압
Output
voltage		 5V, 6V , 8V ,10V , 12V, 15V , 20V (15V 기준 용량산정)
전 류
Ouptut
current		 50A 100A 300A 500A 1000A 2000A
용 량
Output
capacity		 0.75kW 1.5kW 4.5kW 7.5kW 15kW 30kW
입 력 용 량
Capacitor		 0.9KVA 1.9kVA 5.7kVA 3.75kVA 18.75kVA 37.5kVA
직류펄스전환
DC Pulse mode		 직류모드/ 펄스모드 DC mode / Pulse mode
출력설정방식
Output adjust		 4자리수 디지털 설정 4 digit setting
제어 방 식
Control method		 IGBT 에 의한 DSP 풀디지탈 제어방식 DSP control by IGBT
출력제어방식
CV / CC Mode		 정전압 혹은 정전류 Constant voltage or Constant current
제 어 정 도
Controll Accuracy		 정격치의 ±1.0%
(전압, 전류 모두 출력사용범위內 동작시)		 Within 1% of the rated value
정 전압 정도
Constant Voltage		 정격 출력전압의 ±1.0 % 1% of rated output voltage
정 전류 정도
Constant Current		 정격 출력전류의 ±1.0 % 1% of rated output current
출력조정범위
Range of Output
Conditioning		 정격전압의 10 ~ 100%
On time 설정범위
On time range		 0.1~ 999 msec (min,s,ms unit)
On time 설정단위
On time unit		 0.1msec (min,s,ms unit)
Off time 설정범위
Off time range		 0.1~ 999 msec (min,s,ms unit)
Off time 설정단위
Off time unit		 0.1msec (min,s,ms unit)
절 연 저 항
Isulation		 5MΩ이상 ( DC 500V 메가당 )
사용 조건

 주변 온도 0℃~40℃
습 도 85%이하 (결빙이 없을 것)

External dimension diagram, 외형치수

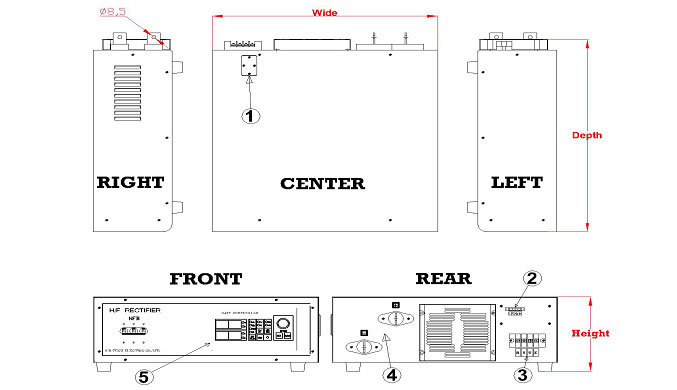

MRI 50~500AP

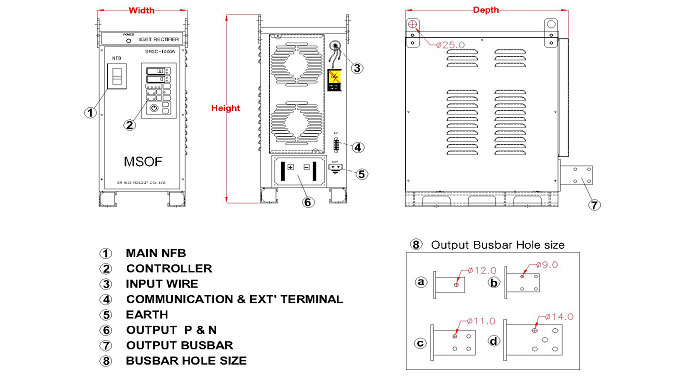

MSI 1000~2000AP

Specification, 사양

구 분
Type		 형 식
Type		 치 수(mm)
Outline		 중량(Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height
RACK TYPE MRI-50AP 430 430 85 15
RACK TYPE MRI-100AP 430 430 130 20
RACK TYPE MRI-500AP 430 430 240 30
STAND TYPE MSI-1000AP 240 385 415 40
STAND TYPE MSI-2000AP 320 485 635 60

RACK TYPE은 19_inch 표준 RACKCASE에 장착할 수 있도록 설계되었습니다.
