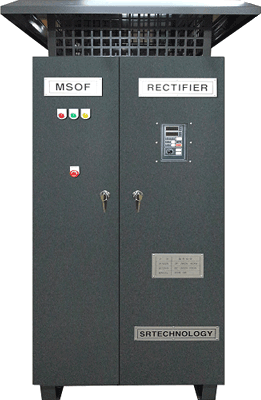

개요 ( SURMARY )
  • Thyristor 를 제어하여 양과 음의 순시값을 갖는 파형을 일반적으로 교류 라고 합니다.

    Thyristor 를 이용한 수많은 산업용 장비중에 정류기는 교류를 직류로 변환하는 장치로서 양 또는 음의 순값을 갖도록 변환하는 장치입니다.

    현재까지도 대부분의 도금공장에서 가장 많이 사용되고 있으며 이를 반도체 소자를 사용한 S.C.R 정류기라고 명칭합니다.

  • 저희 정류기는 정전압, 정전류 기능은 물론 고장에 대한 경보 기능을 내장하고 있으며, 각종 Option에 대한 호환성이 탁월합니다.

    또한 잔고장이 적고 수명이 길어, 열악한 환경에 적합하며 특히 대용량 정류기에 용이합니다.
특징 ( FEATURE )
  • 대전류용으로 내구성이 뛰어나다.
  • 치밀한 도금으로 양질의 도금면을 얻을 수 있다.
  • 광택범위가 넓어 제품의 품질을 향상시킬 수 있다.
성능 ( PERFORMANCE )
  • 설계에서부터의 구조적 혁신, 차별화된 부품의 선별로 특정부위의 발열을 극소화.
  • 고조파 발생을 최소화 할 수 있는 Transformer 설계를 통한 효율 증대 및 역률개선.
  • HARMONIC FILTER (THD 5% 이내) - OPTION
  • 자계발생 형성로를 차단하여 제어부의 독립성을 보장함으로써 제어의 정확성 향상.
용도 ( PURPOSE )
  • 전기도금, 아노다이징, 전기분해, 전해탈지 등등...

Main Specipication

항 목 (Item) 사 양 (Specfication)
정 격
Ratings
입 력
Input
상 수
Phase
3상 (3Phase)
주 파 수
Frequency
50Hz , 6OHz
전 압
Voltage
220V , 380V , 440V / AC
전압변동
Voltage Variation
± 5%
용 량
Capacity
50 ~ 500kw
출 력
Output
정격전압
Rated Voltage
DC 5 ~ 400V
정격전류
Rated Current
DC 1000 ~ 30000A
사용정격
Rating Class
100% 연속 (100% Continuous)
출력조절
Output
Adjusting
전압조절범위
Voltage Adjusting Range
DC 0 ~ 100%
전류조절범위
Current Adjusting Range
DC 0 ~ 100%
방 식
System
냉각방식
Cooling System
공랭식, 수냉식, 유입식
(Air, Water, Oil Cooling)
정류방식
Rectifying System
6상 반파 , 3상 전파
(6-Phase Half Wave,3-Phase Full Wave)
제어소자
Control Element
S. C. R (Thyristor)
제어방식
Control System
위상제어 (Phase Control)
운전방식
Working System
DC (Direct Current)
보호경보
Protective Arlam
과전류 (Over Current)
과 온 (Over Temp)
결 상 (Phase Loss)
성 능
Performance
정전압 안정도
Constant voltage stability
1.0%이내(Less than 1.0%)
정전류 안정도
Constant current stability
1.0%이내(Less than 1.0%)
소프트 스타트
Soft start time
0~60sec
리 플 율
Ripple percentage
50% 이상에서 5% 이내 (Less than 5%)

Dimension

형 식
Type
치 수 (mm)
Dimension
중량 (Kg)
Weight
가 로
Width
세 로
Depth
높 이
Height
MT-5000A 800 1270 1600 850
MT-8000A 800 1100 1800 1200
MT-10000A 800 1150 1900 1500
※ MT-20000A 1400 1450 2500 2700
※ MT-30000A 1800 2000 3000 4000

※ 제품의 품질개선의 이유로 외형 사이즈가 변동될수 있으므로 확인 후 진행 바랍니다.
