개요 ( SURMARY )
  • SCR 반도체 소자의 제어특성은 gate단자에 신호를 가하여 전류의 흐름을 조절하는 부품으로 수도꼭지에 레버 역할을 한다고 보면 된다. 꼭지를 많이 열면 물이 많이 나오고, 적게 열면 적은양의 물이 나오듯이 SCR 소자의 gate 제어각을 어느정도 열고 닫느냐에
    따라 전류의 크기가 결정됩니다. 이런 원리를 이용하여 전압과 전류를 자유롭게 조절하여 사용할 수 있게 됩니다.
    또한 전류의 흐름을 일정한 방향으로만 흐르게 하여 직류전원을 얻을 수 있는 특성을 가진 것이 SCR 전력소자입니다. P.R 정류기는 이런 SCR 소자를 이용한 무접점 교호 방식으로 정부의 극성변환을 통한 전류의 흐름을 주기적으로 바꿔주는 정류기입니다.
특징 ( FEATURE )
  • 전류 밀도를 높게 할 수 있다.
  • 치밀한 도금으로 양질의 도금면을 얻을 수 있다.
  • 광택범위가 넓어 제품의 품질을 향상시킬 수 있다.
성능 ( PERFORMANCE )
  • 설계에서부터의 구조적 혁신 차별화된 부품의 선별로 특정부위의 발열을 극소화.
  • 공간의 효율적인 설계로 인한 품질향상
용도 ( PURPOSE )
  • P.R _ 전기분해(계면 활성화) , 알루미늄착색, 전해탈지 등등...
  • DC _ 전기도금, 전기피막, 아노다이징, 일반도금 등등..

Main Specipication

항 목(Item) 사 양(Specfication)
정 격
Ratings		 입 력
Input		 상 수
Phase		 3상 (3Phase)
주 파 수
Frequency		 50Hz , 6OHz
전 압
Voltage		 220V , 380V , 440V / AC
전압변동
Voltage Variation		 ± 5%
용 량
Capacity		 5 , 10 , 30 , 50 , 100KW
출 력
Output		 정격전압
Rated Voltage		 DC ± 10, 12, 15, 20, 30, 50V
정격전류
Rated Current		 DC ±1000,1500,2000,3000,5000A
사용정격
Rating Class		 100% 연속 (100% Continuous)
출력조절
Output
Adjusting		 전압조절범위
Voltage Adjusting Range		 DC 0~-100% / 0~+100%
전류조절범위
Current Adjusting Range		 DC 0~±100%
방 식
System		 냉각방식
Cooling System		 공냉식, 수냉식, 유입식
(Air, Water, Oil Cooling)
정류방식
Rectifying System		 6상 반파 (6-Phase Half Wave)
제어소자
Control Element		 S. C. R (Thyristor)
제어방식
Control System		 위상제어 (Phase Control)
운전방식
Working System		 정, 역, 정.역 방향 (For,Rev,P.R)
보호경보
Protective Arlam		 과전류 (Over Current)
과 온 (Over Temp)
결 상 (Phase Loss)
성 능
Performance		 정전압 안정도
Constant voltage stability		 1.0%이내(Less than 1.0%)
정전류 안정도
Constant current stability		 1.0%이내(Less than 1.0%)
소프트 스타트
Soft start time		 0~60sec
리 플 율
Ripple percentage		 50% 이상에서 5% 이내 (Less than 5%)

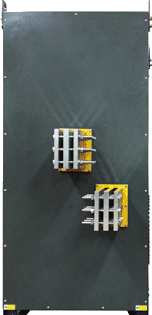

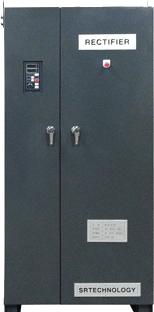

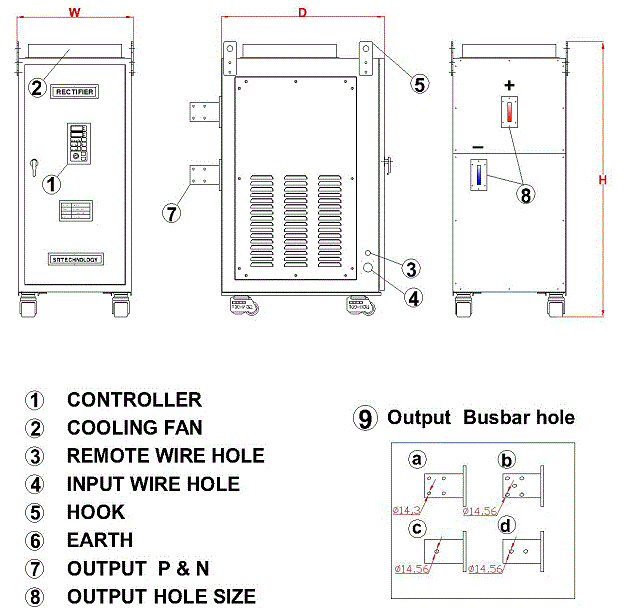

Dimension

형 식
Type		 치 수 (mm)
Outline		 중량 (Kg)
Weight
가 로
Width		 세 로
Depth		 높 이
Height
MT- 1000APR 500 600 900 185
MT- 2000APR 600 700 1000 380
MT- 3000APR 700 800 1100 550
MT- 4000APR 750 900 1200 630
MT- 5000APR 800 1000 1300 850

Output Waveform

IGBT P.R 제품 제작이 가능하며, 소형화 , 경량화 에 탁월합니다.
