에스알테크 MSOF

OEM 방식에 맞는 맞춤설계 제작으로 다양한 제품을 만나실수 있습니다.

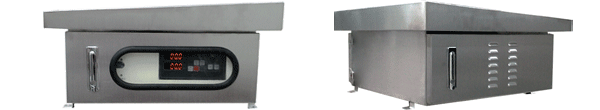

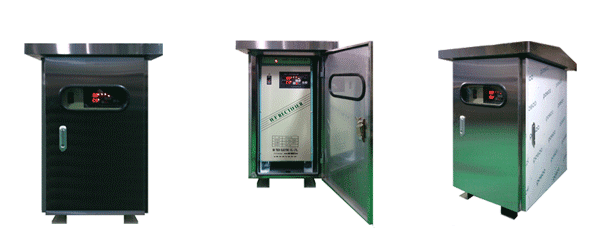

Features, 특징

OEM 방식에 의한 다양한 라인 업

출력전압 : 12,15,20,24,30V
출력전류 : 200,500,1000,1500,2000A

초기 설계부터 완벽한 방수처리 실현

사용자의 정류기 용량이 결정되면, 요구조건에 맞춘 완벽한 방수처리 제품을 제작합니다.
정품 Stainess Steel 을 사용한 이중 방수 구조로 , 기상변화로 인한 어떤 악천후 상황에도 제품의 안전을 보장합니다.

옥외설치 시공의 간편화

옥외 시공전 설계의 따른 취부위치를 미리 작업할수 있으므로 , 정확히 시공할수 있습니다.

내구성 향상

당사의 독자적인 독립냉각 방식에 의한 밀페성 , 내구성을 더욱 강화했습니다.

경보기능 강화로 인한 사전고장 진단

에러 코드의 분류로 인한 고장의 원인 파악이 용이하여 A/S 발생시 긴급조치가 가능합니다.

Common specification, 공통사양

H/F ( IGBT Rectifier )
M O D E L			H/F ( IGBT Rectifier )
형 식 ^{T Y P E}			MSI ^500AOD	MSI ^1000AOD	MSI ^1500AOD	MSI ^2000AOD
교 류 입 력 ^Input	전 압 ^{Input voltage}		220V , 380V , 440v / 3Φ
	주 파 수 ^Frequency		50 / 60Hz
	전압 변동 ^{Voltage range}		± 10%
직 류 출 력 ^Output	전 압 ^{Output voltage}		12,15,20,24,30V,60V (30V 기준 용량산정)
	전 류 ^{Ouptut current}		500A	1000A	1500A	2000A
	용 량 ^{Output capacity}		15kW	30kW	45kW	60kW
입 력 용 량 ^Capacitor			19kVA	37.5kVA	57kVA	75kVA
설 치 장 소 ^Location			옥외형 Outdoor type
냉 각 방 식 ^{Cooling System}			강제 풍냉식 Forced air cooling
장 비 구 성 ^{Hardware System}			1차측 : Full Bridge Inverter 방식 2차측 : S.R Trans ( 특허 출원 )
제 어 방 식 ^{Control method}			PWM 스위칭방식 PWM control switching method
출력제어방식 ^{CV / CC Mode}			정전압 혹은 정전류 Constant voltage or Constant current
제 어 정 도 ^{Controll Accuracy}			정격치의 ±1.0% (전압, 전류 모두 출력사용범위內 동작시) Within 1% of the rated value
정 전압 정도 ^{Constant Voltage}			정격 출력전압의 0.1 % 1% of rated output voltage
정 전류 정도 ^{Constant Current}			정격 출력전류의 0.1 % 1% of rated output current
맥 동 률 ^{Ripple rated}			※ 주1	2차 L&C 필터 장착시 rms 1~5% 이내 2nd L & C filter system is fitted RMS 1~5% within
출력조정범위 ^{Range of Output Conditioning}			정격전압의 10 ~ 100% ( 정전압 운전시 ) 정격전류의 10 ~ 100% ( 정전류 운전시 )
절 연 저 항 ^Isulation			5MΩ이상 ( DC 500V 메가당 )
사 용 조 건		주변 온도	0℃~40℃
사 용 조 건		습 도	85%이하 (결빙이 없을 것)

주1
2차 L&C Filter를 채택할시 리플함유량을 1~5 % 까지 조건에 맞게제작 가능함
ripple 에 관한 부분은 함유량에 따라 비용발생이 차별됨으로 별도 문의 바람

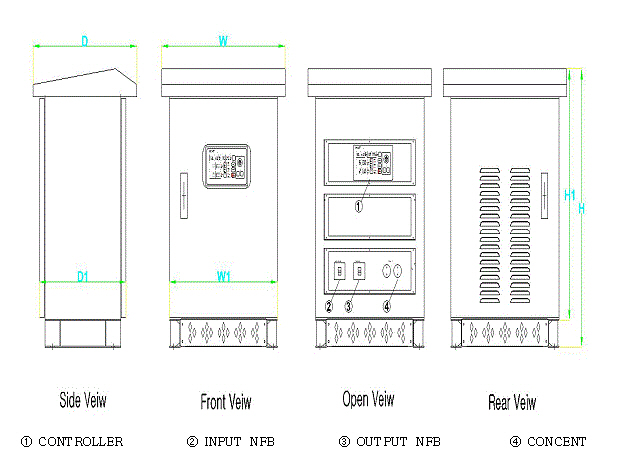

External dimension diagram, 외형치수

MSI 500A ~2000A

① CONTROLLER, ② INPUT NFB, ③ OUTPUT NFB, ④ CONCENT

Specification, 사양

사양
형 식 ^Type	치 수 (mm) ^Outline				중량(Kg) ^Weight
	가 로 ^Width	세 로 ^Depth	높 이 ^Height
	가 로 ^Width	세 로 ^Depth	H1	H2
MSI-500AOD	※	※	※	○ ◎	※
MSI-1000AOD	※	※	※	○ ◎	※
MSI-1500AOD	570	480	800	●	55
MSI-2000AOD	560	840	945	●	85

●표준 55mm, ○ㄷ형광받침, ㄷ Angle, ◎주문제작 Option

※ 제품에 관한 사양은 맞춤형으로 진행됨으로 문의 후 진행 바랍니다.
